8路直流或交流输出
多种异常报警

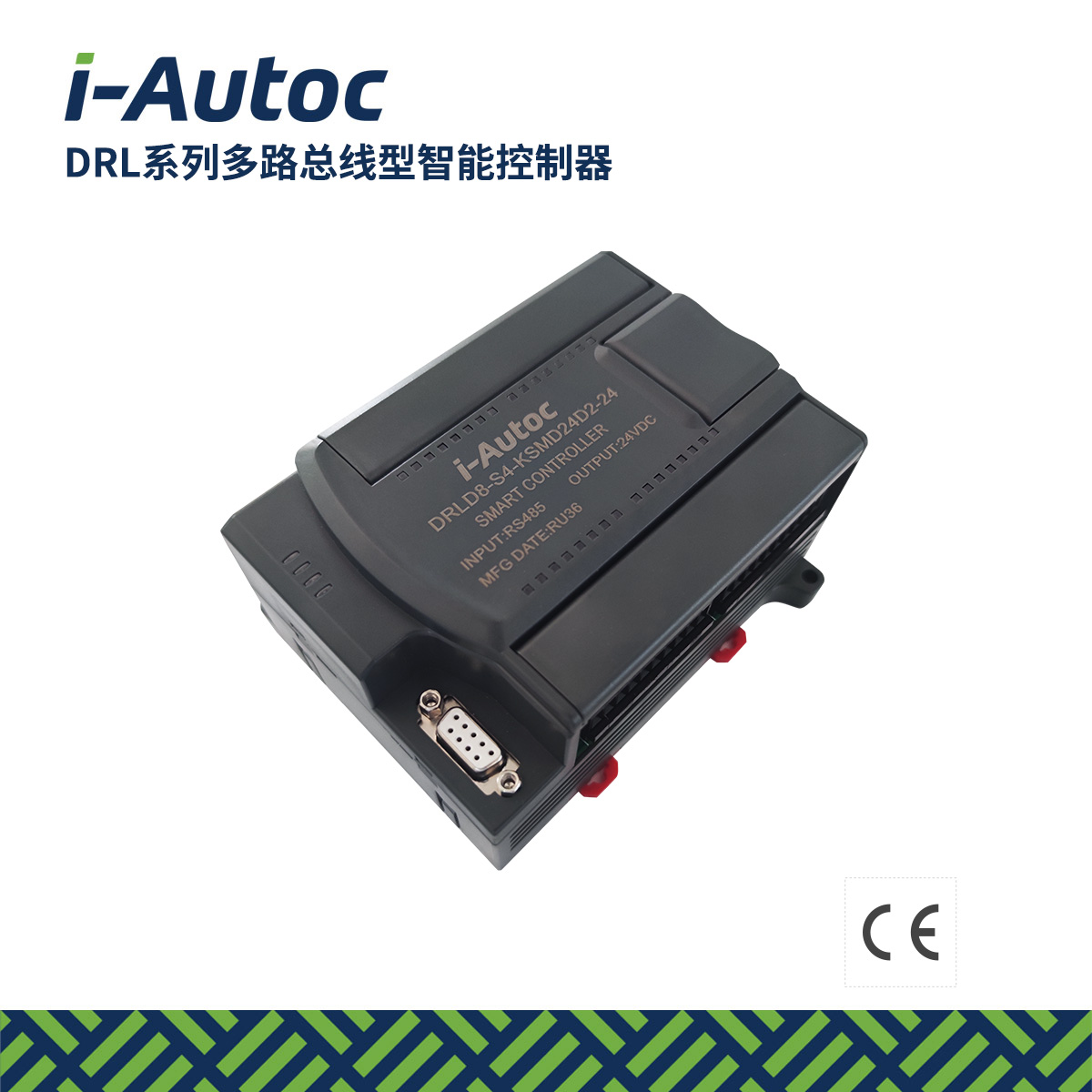

DRL系列多路总线型智能控制器,采用RS 485总线控制,通信协议采用Modbus RTU。DRL系列适用于需要多路控制并检测输出是否异常的场合。

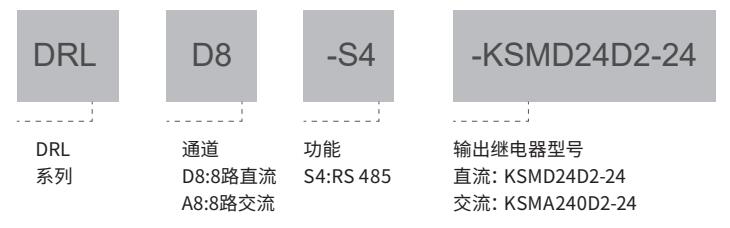

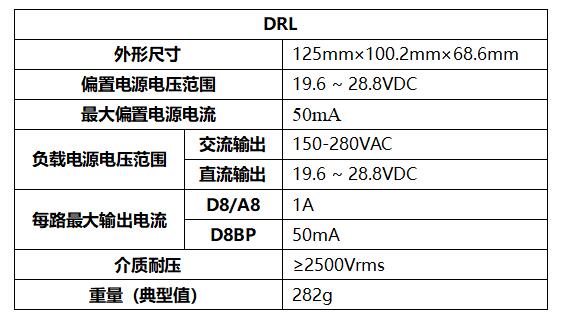

DRL系列产品内置8路直流或交流SSR,可单独控制8路负载。控制器实时检测每一路输出,当输出出现异常时,控制器的报警寄存器相应位置1报警。地址从1~8可设,支持多种波特率和检验位设置。默认波特率9600、无校验、2位停止位。选型参数如下:
产品亮点
-
RS 485总线控制
-
Modbus RTU通讯协议
-
8路输出
-
多种异常报警
-
35mm标准导轨安装
应用示例
DRL应用电路接线图如下:

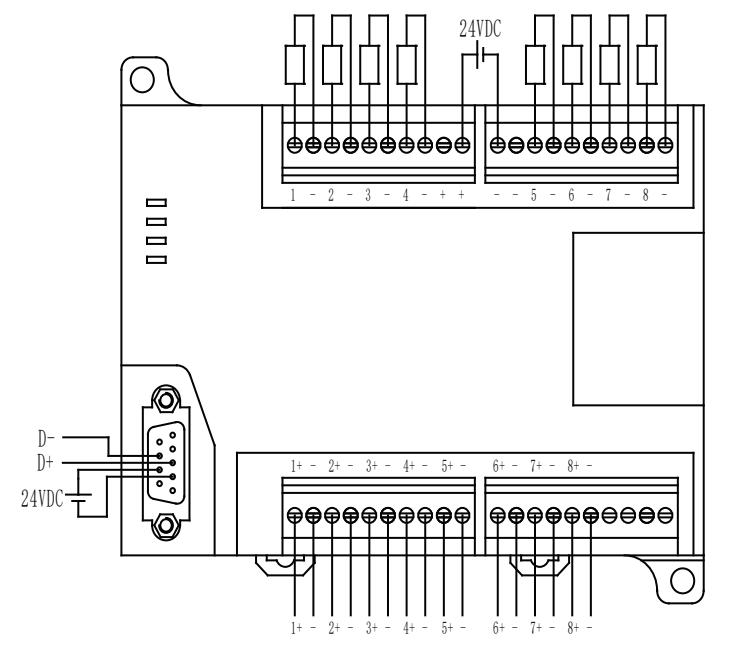

直流输出型DRLD8-S4-KSMD24D2-24 接线图
交流输出型DRLA8-S4-KSMA240D2-24 接线图
变频控制器DRLD8BP-S4-KSMD24D2-24 接线图
