8路独立温度控制
自整定PID算法,控温精度1%

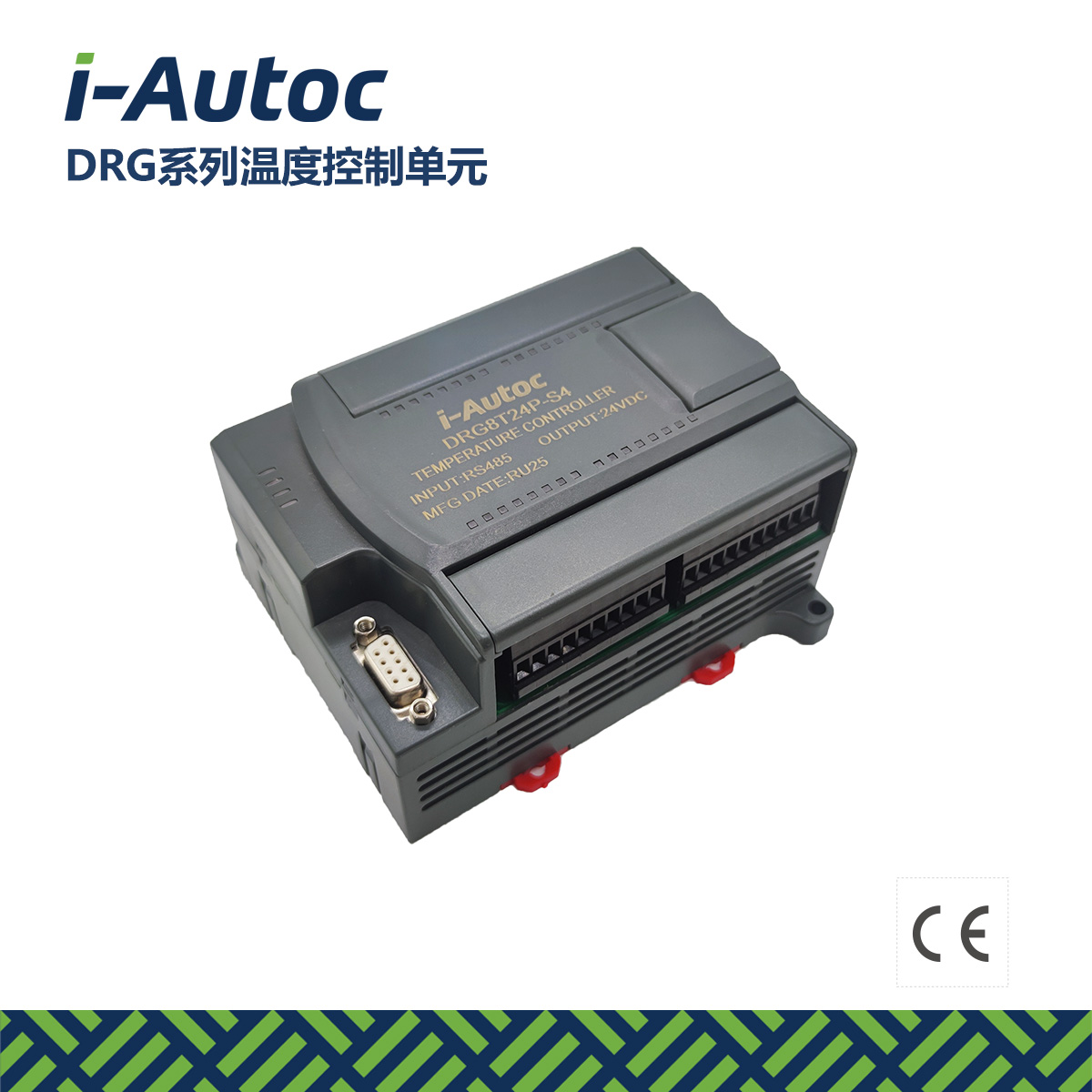

DRG系列温度控制器,采用RS 485总线控制,通信协议采用Modbus RTU,内置自整定的PID控制模组。该模块能通过外接热电偶检测被控部件的实时温度,并进行PID运算,根据运算结果输出控制信号,控制功率开关的通断,达到控温的目的。最高可独立进行8路控制,每一路带自整定的PID。支持以下热电偶:J型、K型、R型、S型。适用于需要温度控制的工业场合,如纸杯机加热控制。

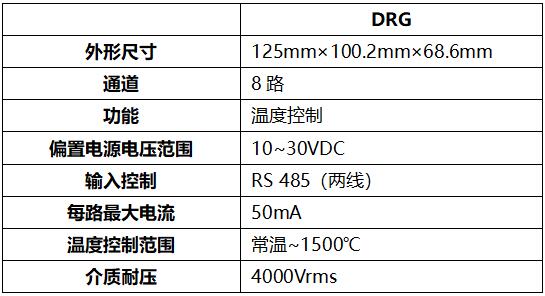

DRG系列产品具有8路独立温度控制,选型参数如下:
产品亮点
-
单一模块集成8路独立温度控制,长度仅125mm,节省安装空间。
-
优化适应热风加热的自整定PID算法,温度适应能力强,控温精度1%(或±1℃)内。
-
带8路电流检测功能。
-
RS485总线控制。
-
多数量温控器控制方案,DRG模块化安装接线更简便,硬件成本下降30%以上。
应用示例

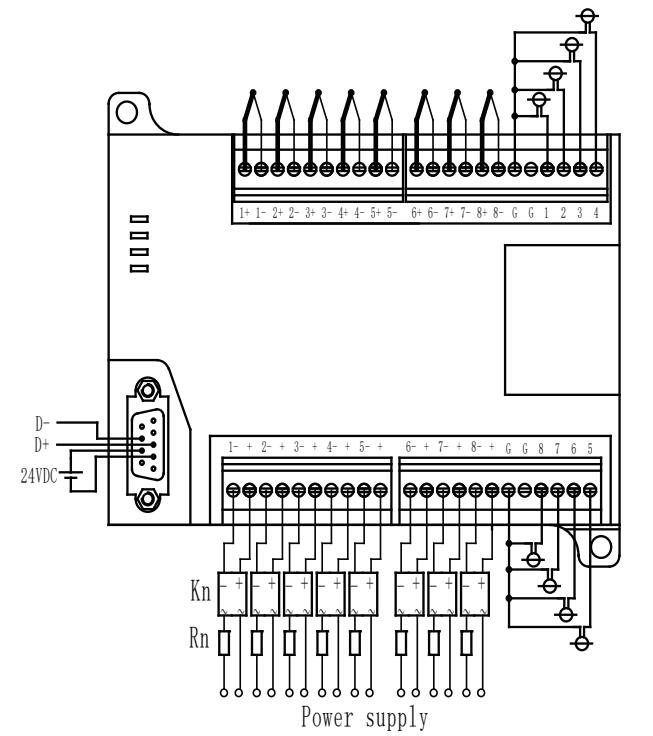

在纸杯机成型过程中,在底部加热、粘合等工序较多采用热风无焰加热,通常用多只温控器控制每路热风加热,而普通温控器的PID算法对热风控制适应能力较差,环境温度变化较大时需要重新调整参数,给使用带来诸多不便。针对纸杯机的热风加热控制,多路温度控制器DRG,优化了热风加热的PID算法,并有效降低了成本。应用接线图如下:
