高脉冲群抗扰度、浪涌抗扰度设计
内置RC保护、MOV保护
易与温控器组成温控系统
KYRT系列是三相调压模块,专门针对阻性负载设计。可自适应45-60Hz的负载端频率变化。该模块输出控制为移相调压模式,提供负载接零线和不接零线设定以适应不同负载连接方式。广泛应用于温控系统,如咖啡机、三相加热棒等。

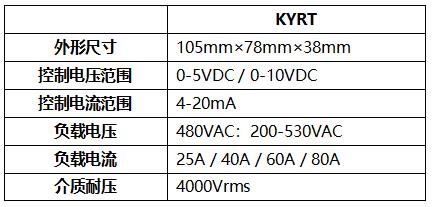

KYRT系列产品输入控制方式有电压控制0-5VDC、0-10VDC,电流控制4-20mA,负载输出电流为25A-80A。选型参数如下:
产品亮点
-
SCR输出
-
内置RC保护、MOV保护
-
高脉冲群抗扰度、浪涌抗扰度设计
-
移相控制输出
-
IP20防护设计
应用示例
如图,由温控器和调压模块KYRT组成的简洁温控系统,热电偶检测加热系统的实时温度,通过温控器内部的PID算法控制4-20mA或0-5VDC/0-10VDC的模拟量输出,KYRT调压模块根据输入量调整输出功率,从而实现加热系统的温度闭环稳定控制。
一种KYRT的加热应用接线图
KYRT调压模块与温控器组成的温控方案,结构简单,成本低。
