内置RC吸收电路
TVS或MOV过压保护
高耐热高可靠性

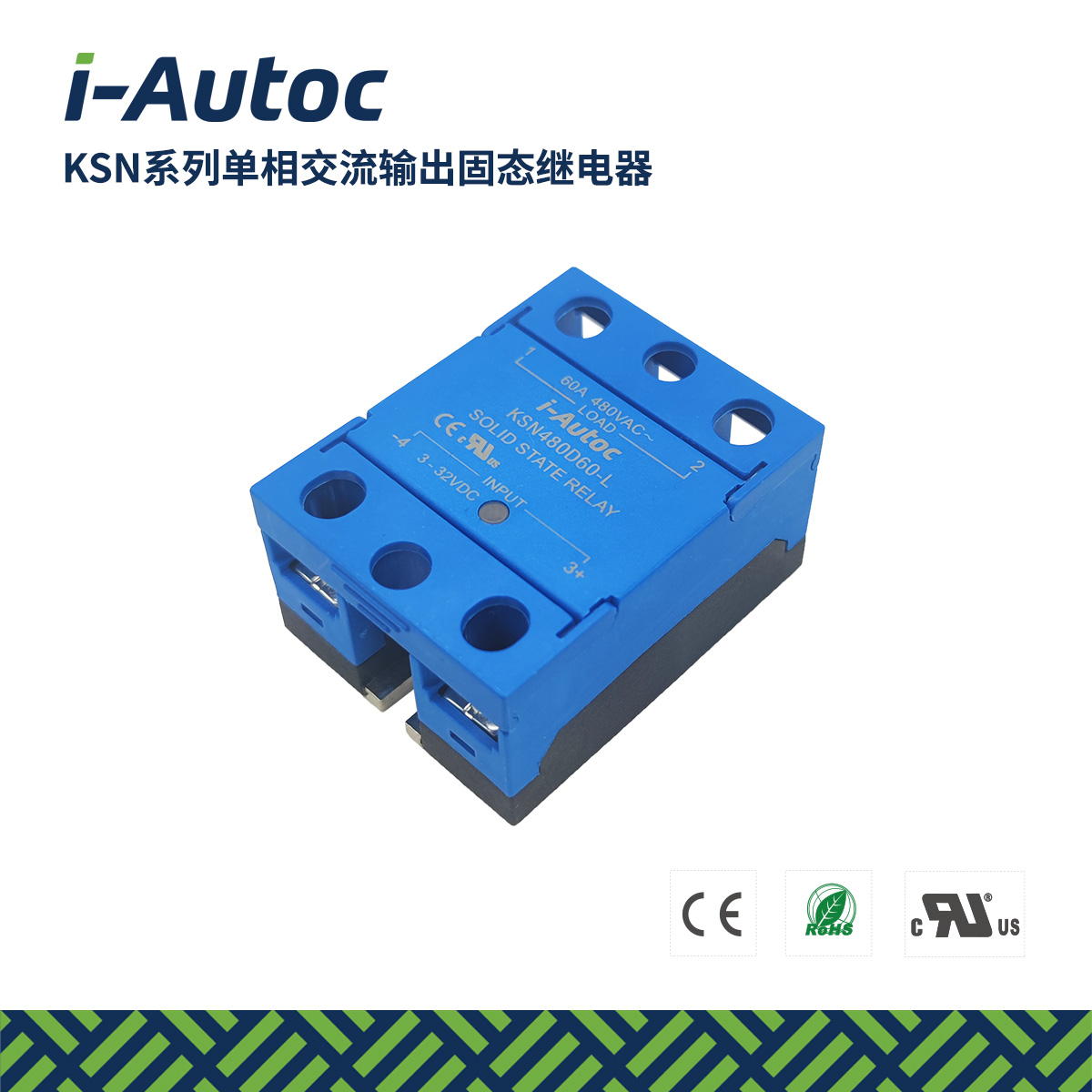

KSN系列单相交流输出固态继电器，广泛应用于各种工业场合，如高低温箱，塑料机械，孵化机，照明等。
KSN系列产品规格参数如下:
· 控制电压：3~32VDC 或 90~280VAC
· 负载电压：24~280VAC，24~440VAC，24~530VAC，24~660VAC
· 负载电流：15A，25A，40A，60A，80A，100A，125A

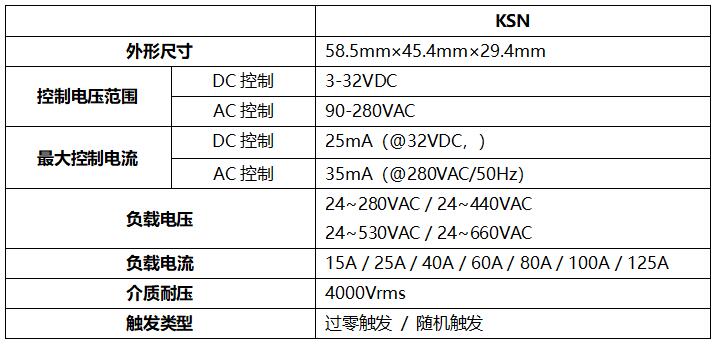

· 其他详细参数如下：
产品亮点
过零或随机导通开关
SCR芯片输出或 TRIA输出
功率组件高温烧结和邦定工艺，提升了产品热疲劳可靠性；
芯片通过大面积DBC与散热底板连接，有效降低了热阻，提升了散热性能；
功率组件直接与端子连接，提升了载流能力和耐极限热能力，避免过热烧毁的致命后果；
输入输出端采用掀盖的IP20防护设计，便于安装使用；
符合IEC60947,IEC62314,UL508,GB14048.5等国内外安全标准；
可选TVS或MOV过压保护；
产品内置RC吸收电路，可有效降低EMI干扰
应用示例

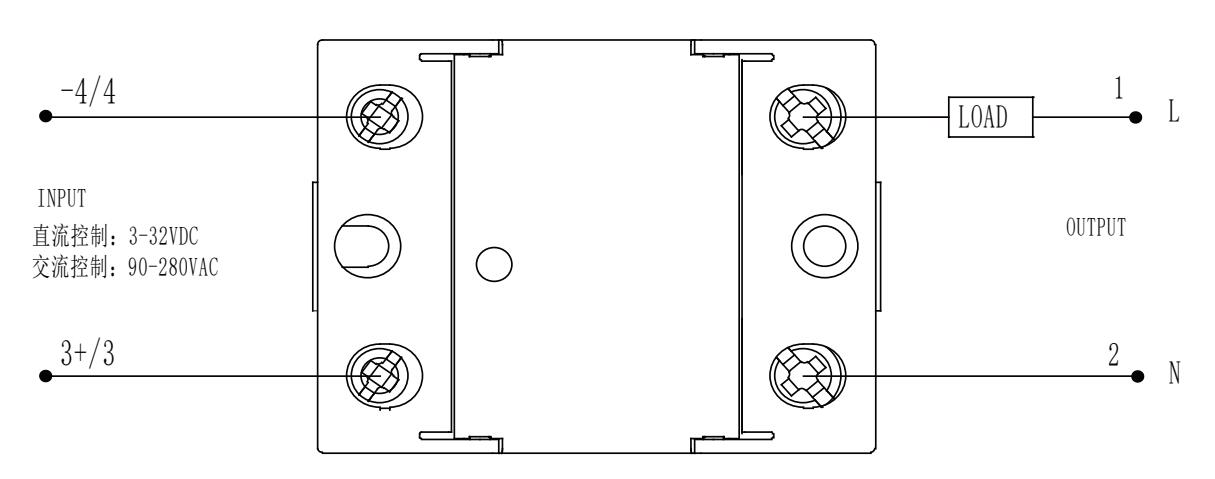

1、KSN应用接线图如下：
2、国产化替代

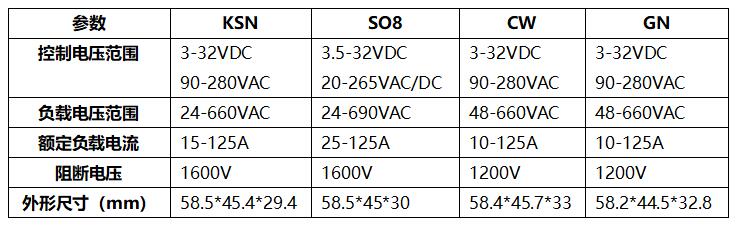

KSN系列产品负载电流最大125A/660VAC，大大提升了其极端耐热和应用可靠性，同时降低了成本，与赛德的SO系列、快达的CW/GN系列安装尺寸一致，可同规格直接替换，其主要参数对照如下：
由于中功率SSR工作时发热较大，一般需要添加合适散热器和风扇，但还是经常碰到散热器安装不当或者环境温度过高的恶劣使用环境，在极端情况下，会导致SSR过热烧毁。
KSN系列通过工艺改善，提升了产品的极端耐热能力和长期应用可靠性，且有效降低了成本，同电流电压规格比赛德的SO系列、快达CW/GN系列市场售价可降低20-30%以上，为固态继电器该类产品在工业控制领域的国产替代创造了条件。
