PCB安装,内置TVS保护
小体积,省空间

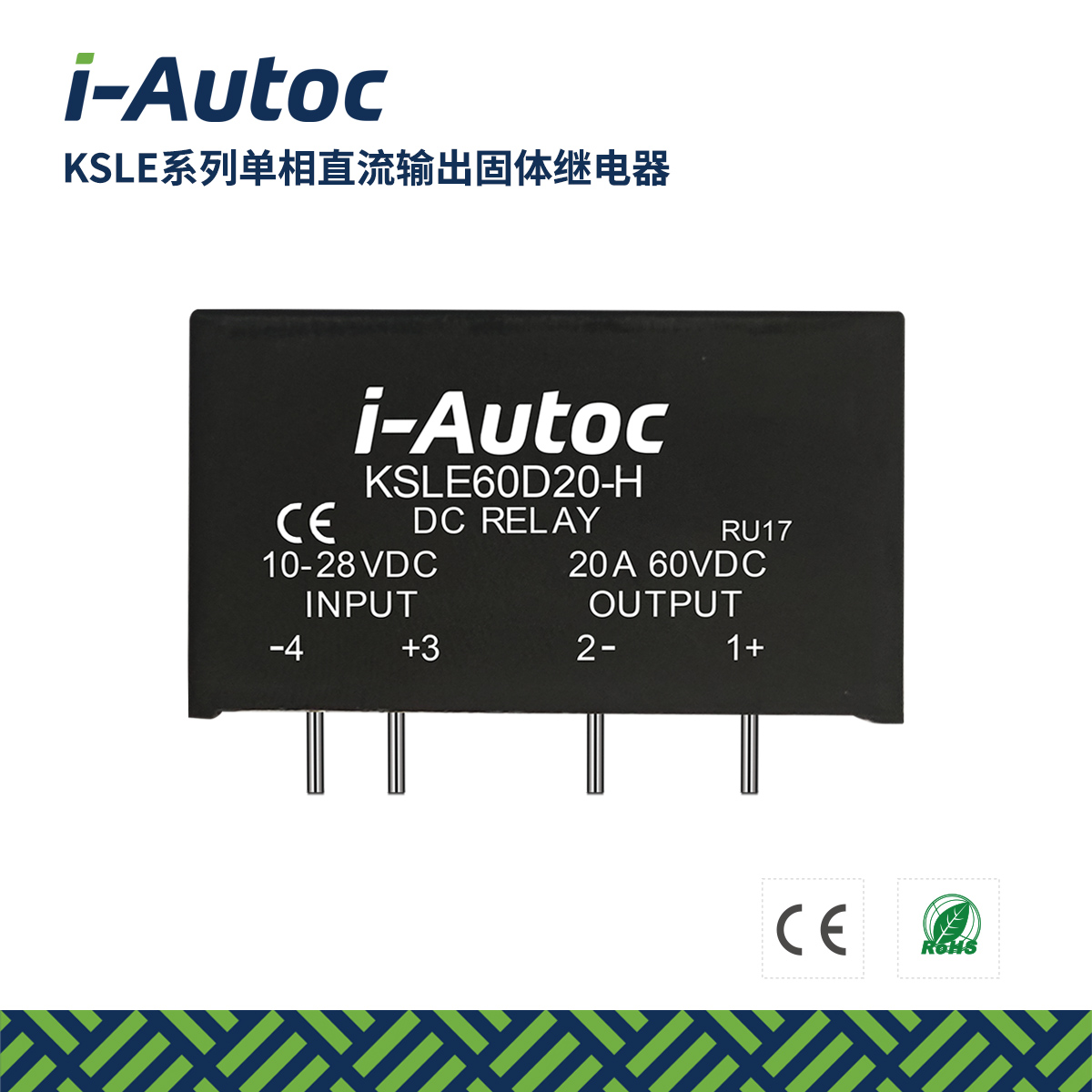

KSLE 为一组常开直流固体继电器,适用于弱电对强电的隔离和控制,以及平电的转换,能方便的与各类计算机和各种数字电路接口,广泛应用于工业自动化领域中的各种直流电机、直流电源、各类电磁装置等,如控制电磁阀。

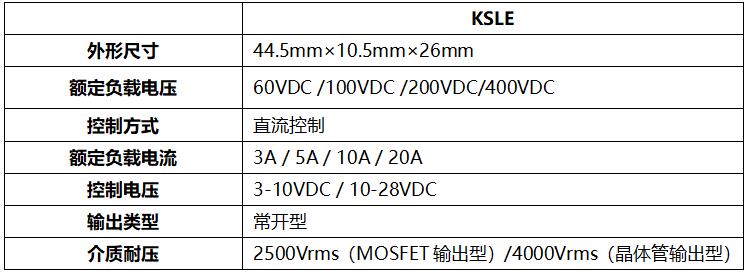

KSLE系列产品输入直流控制为 3-10VDC、 10-28VDC,输出端额定电压为 60VDC、 100VDC、 200VDC、 400VDC 四种,输出额定负载电流为3A、5A、10A、20A四种。主要参数如下:
产品亮点
-
晶体管或 MOSFET 输出
-
内置TVS保护
-
PCB安装
-
体积小,更省空间
应用示例

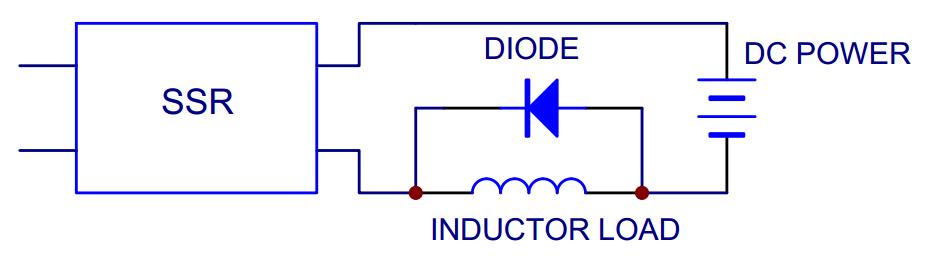

使用KSLE应用控制电磁阀等感性负载时,感性负载在关断过程中,一般会有一定的过冲电压,需加在负载两端并联一个反向的续流二极管,避免关断时,出现的过冲电压将SSR击穿。如下图所示:
