SCR反并联结构
面板安装,多种连接端子可选
KSID系列双路固体继电器,内部采用SCR反并联结构,广泛应用于各种工业场合,如平板显示设备、半导体设备、太阳能电池组件、高低温箱、塑料机械、食品机械、玻璃机械、孵化机、注油机、空调、照明、控制器等场合。
KSID系列产品负载电压24-660VAC,负载电流为25A、40A、50A、75A。选型参数如下:
产品亮点
-
过零或随机导通开关
-
SCR反并联结构
-
面板安装多种端子可选
-
IP20防护等级可选
应用示例
1、KSID应用电路接线图如下:

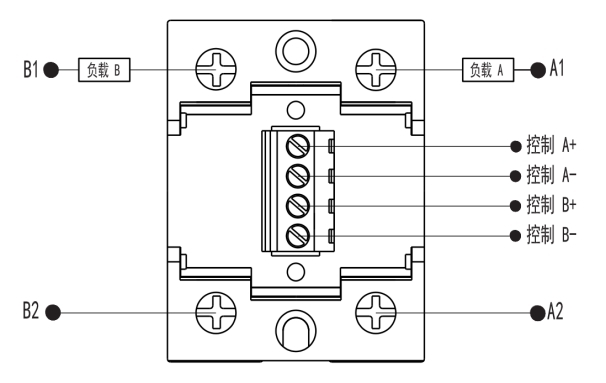

KSID螺栓型端子产品 接线图

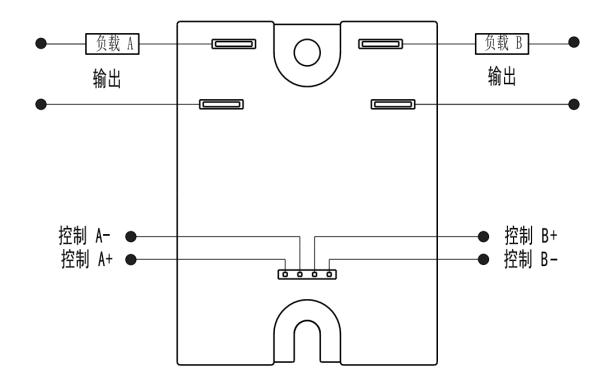

KSID快连接型端子产品 接线图
KSID(168)快连接型端子产品 接线图
2、KSID应用半导体设备替换CELDUC(SA系列)
在平板显示设备,半导体设备,太阳能电池组件等应用领域,库顿的KSID系列与CELDUC公司SA系列对比,两者安装孔位一致,CELDUC的SA系列宽度为22.5mm(单路),库顿的KSID产品宽度为45mm(双路),库顿的KSID系列1只产品可以替换两只SA产品,多路使用时,库顿的KSID价格优势非常明显。两者主要参数对比如下:
|
KSID240D25P (i-Autoc)
|
SA942460 (CELDUC)
|
负载电压范围
|
24-280VAC
|
12-280VAC
|
额定负载电流
|
25A(双路)
|
25A(单路)
|
控制电压
|
4-32VD
|
4-32VD
|
介质耐压
|
4000VAC
|
4000VAC
|
安装孔位
|
47.5mm
|
47.6mm
|
防护等级
|
IP20
|
IP20
|
安全认证
|
CUL / TUV / SMARK / CE
|
CUL/CE
|

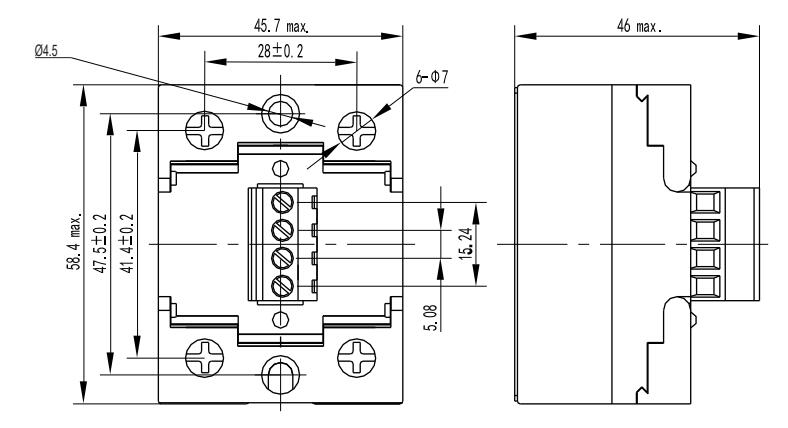

KSID螺栓型端子 尺寸图

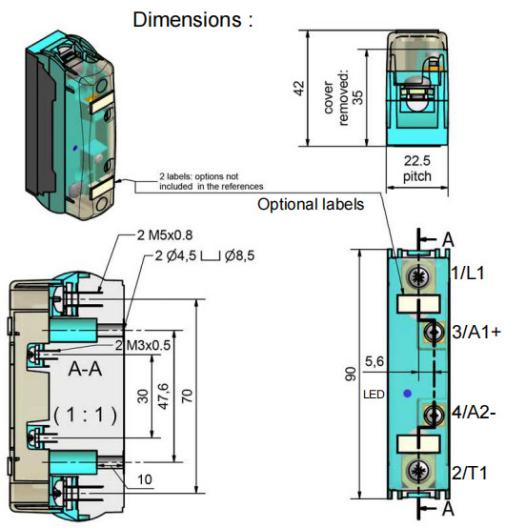

CELDUC SA系列 尺寸图
