PCB安装
可选插座用于导轨安装
KSG系列为一组常开小型交流固体继电器,分为过零触发型和随机触发型两种,PCB安装,也可选配插座适用于导轨安装。KSG系列产品常用于电机和阀门控制。

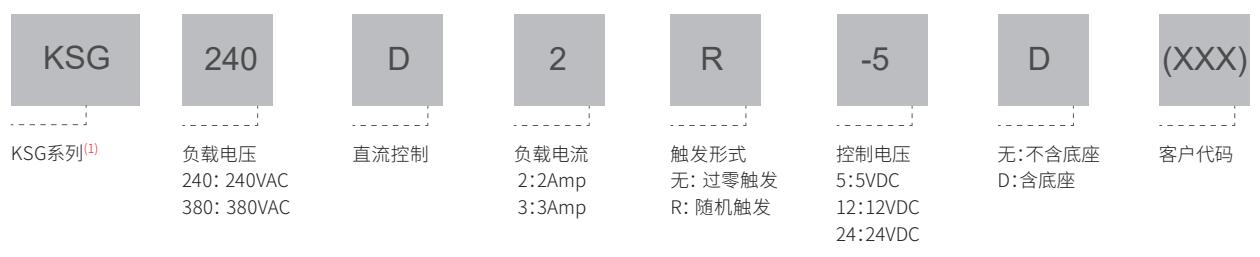

KSG系列产品负载电流有 2A 和 3A,控制电压 5VDC、 12VDC、 24VDC,负载电压为 240VAC 和 380VAC。选型参数如下:
产品亮点
-
TRIAC 输出
-
内置RC回路
-
小体积
-
电路板安装方式
-
可选插座,导轨安装
应用示例
KSG应用接线图如下:

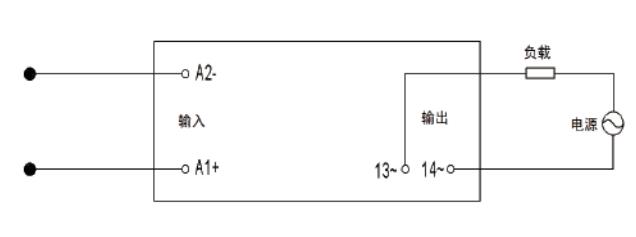

KSG 不带底座,面板安装接线图

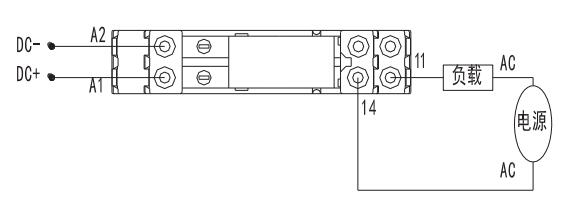

KSG带底座,导轨安装接线图
