体积小、寿命长、低电磁干扰
KMTYM系列的电机正反转控制模块是专门为负载电流在25A以下的三相电机控制开发的。控制回路包含逻辑互锁、延时电路。KMTYM适用于电动执行器控制阀门的关闭、开启和调节，广泛应用在石化、水利等行业的流量控制。
KMTYM系列产品控制电压范围10-32VDC，负载电压380VAC，负载电流为15A、25A。选型参数如下：
产品亮点
内置RC和MOV保护
高EMC设计
输入三相电源状态指示
控制回路包含逻辑互锁、延时电路
应用领域
KMTYM可适用于电动执行器控制阀门的关闭、开启和调节，广泛应用在石化、水利等行业的流量控制。电动执行器电机的控制，目前主要采用接触器、变频器及正反转模块来进行控制。由于接触器结构较简单，成本低廉，被广泛采用，但接触器因存在触点拉弧，寿命很有限，本文推荐的三相电机正反转模块采用了半导体开关，替换接触器控制电动执行器电机，具有体积小、寿命长、低电磁干扰的优点。
应用示例
如图1所示，使用2只接触器，通过控制电路使每只接触器导通时提供给电机不同的相序，实现三相电机的正转和反转功能。如图2所示，电机正反转模块同样是通过内部的控制电路，通过半导体开关的导通和关断实现电机的正转和反转功能，两者的连接示意图如下，一般控制回路都设计有互锁功能，避免正转和反转回路同时导通出现短路烧毁。
库顿电子推出的小体积正反转模块KMTYM系列，有效降低了成本，提升了可靠性，在小功率执行器领域替换接触器创造了条件。

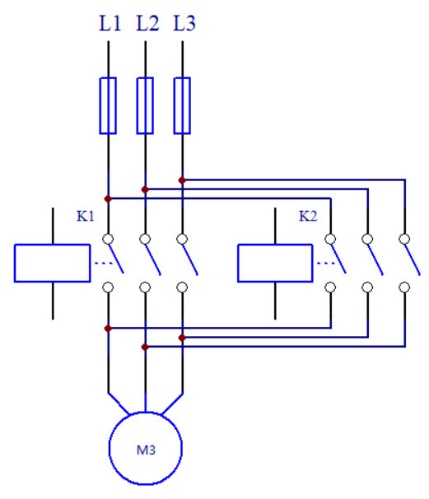

图1 接触器控制电机回路

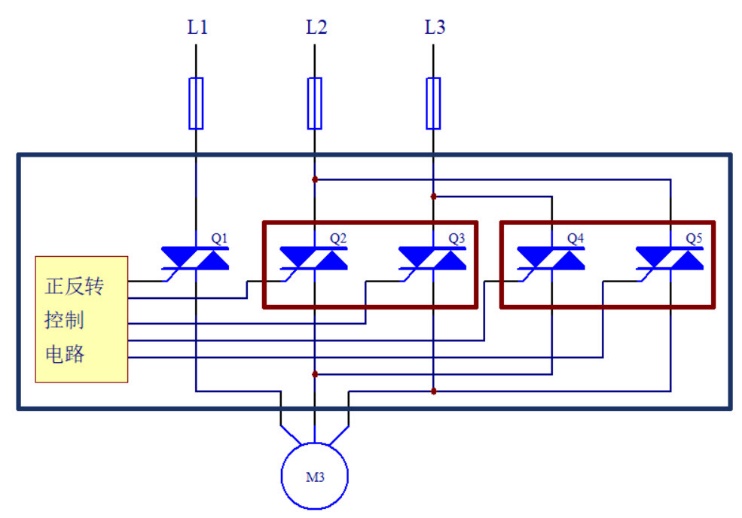

图2 正反转模块控制电机回路
