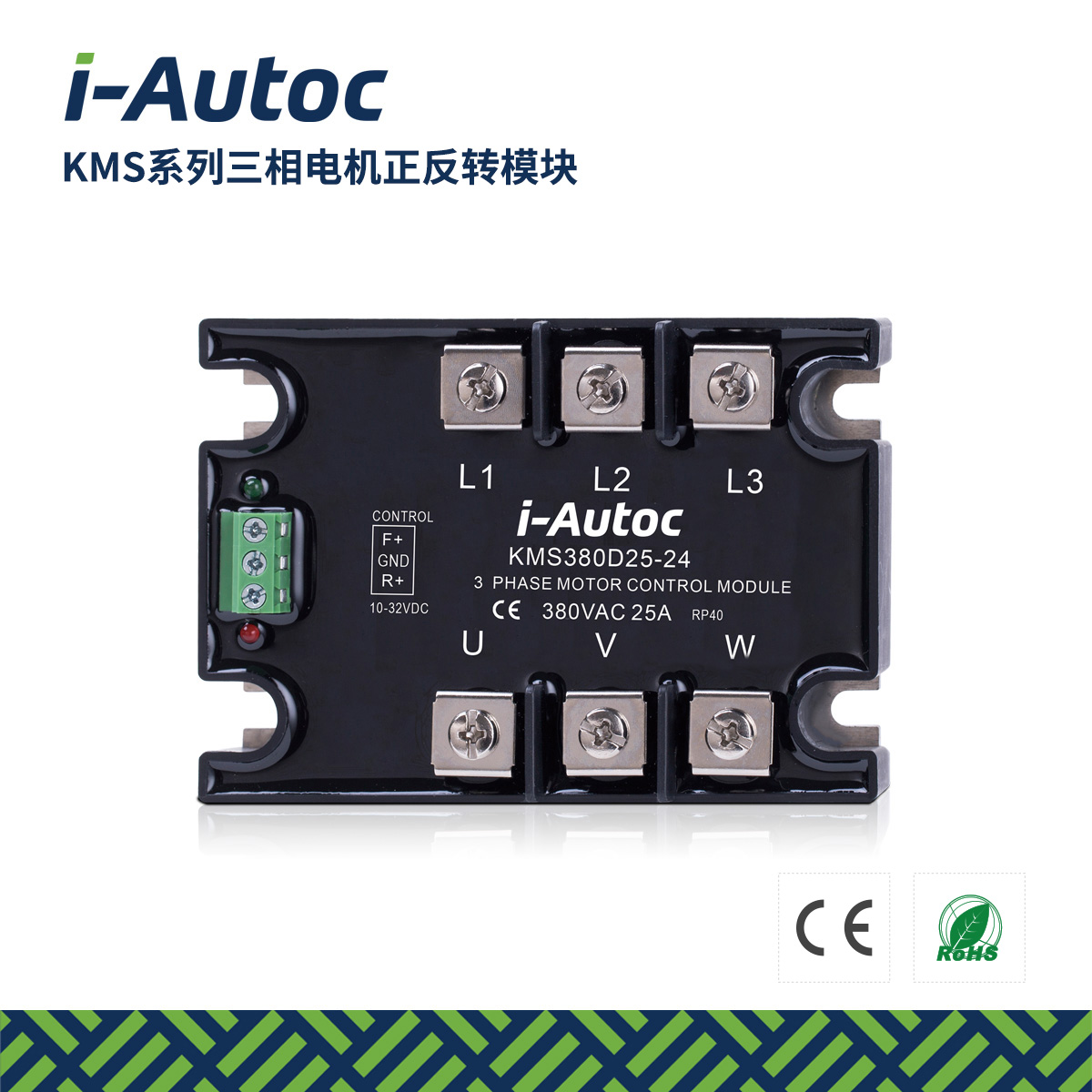

单品-KMS系列正反转模块

内置保护电路

适应恶劣工作环境

KMS系列的电机正反转控制模块是专门为三相电机控制而开发的。控制回路包含逻辑互锁、延时电路，接通延时时间典型值为80ms，避免可控硅没有彻底断开和可能的信号误触发而导致的损坏。适用于一些恶劣的使用场合，如电动执行器控制，包括蒸汽阀、流量控制、截流阀的执行机构中。

KMS系列产品是三相电机正反转模块，负载电流为25A、40A，负载电压为380VAC、480VAC，并内置RC保护电路。选型参数如下：

产品亮点

内置 RC 和 MOV 保护电路
随机导通开关
三相两控或三相三控可选
SCR输出

应用领域

KMS系列产品适用于各种控制阀门的关闭、开启和调节，广泛应用在蒸汽阀等行业的流量控制。蒸汽阀的控制，目前主要采用接触器、变频器及正反转模块来进行控制。由于接触器结构较简单，成本低廉，被广泛采用，但接触器因存在触点拉弧，寿命很有限，本文推荐的三相电机正反转模块采用了半导体开关，替换接触器控制蒸汽阀的开关，具有寿命长、低电磁干扰的优点。

应用示例

如图1所示，使用2只接触器，通过控制电路使每只接触器导通时提供给电机不同的相序，实现三相电机的正转和反转功能。如图2所示，电机正反转模块同样是通过内部的控制电路，通过半导体开关的导通和关断实现电机的正转和反转功能，一般控制回路都设计有互锁功能，避免正转和反转回路同时导通出现短路烧毁。

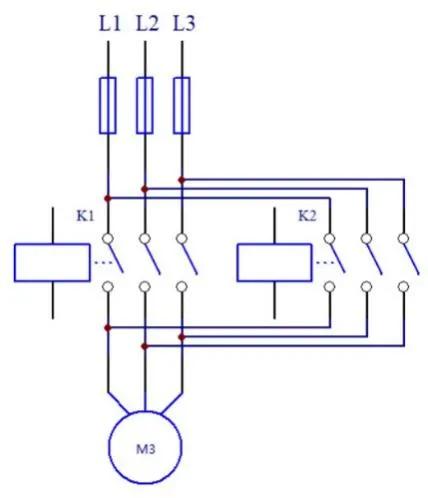

图1 接触器控制电机回路

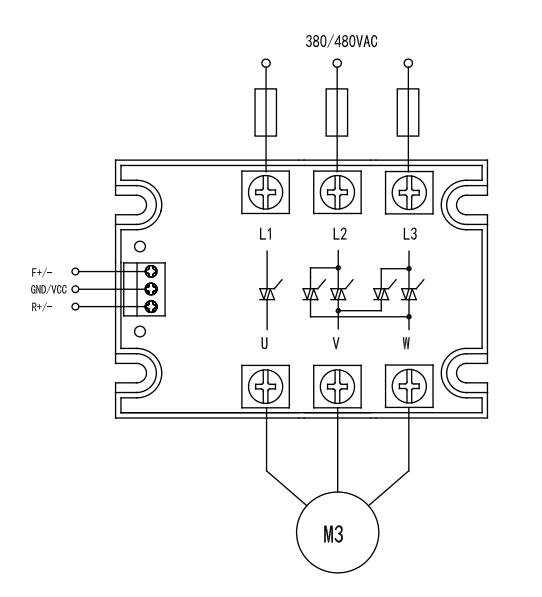

图2 正反转模块控制电机回路

库顿电子推出的正反转模块KMS系列，有效降低了成本，提升了可靠性，在控制阀门领域替换接触器创造了条件。
