内置保护电路
高EMC设计

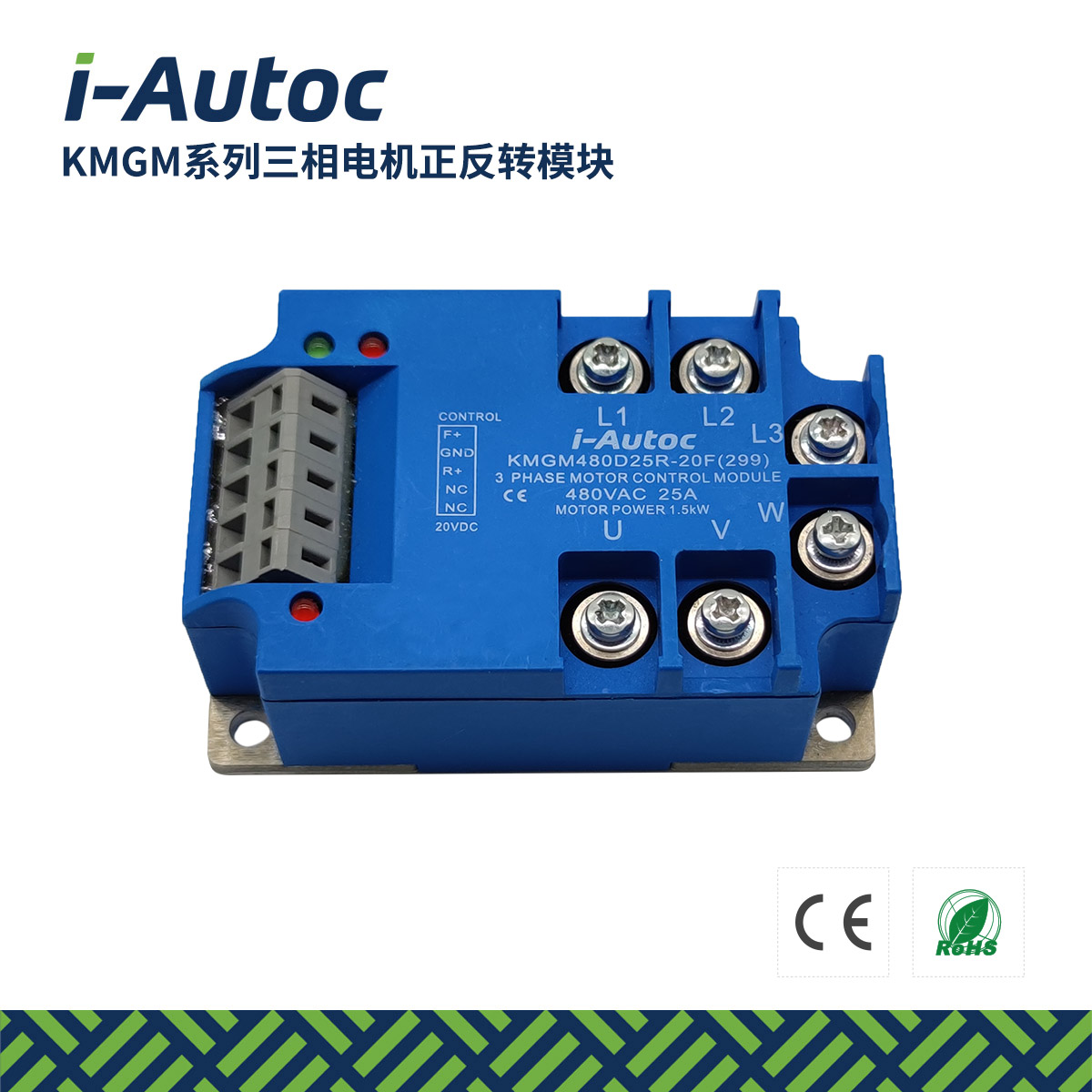

KMGM系列的电机正反转控制模块是专门为三相电机控制而开发的。控制回路包含逻辑互锁、延时电路，适用于三相电机控制、电动执行器控制，包括蒸汽阀、流量控制、截流阀。

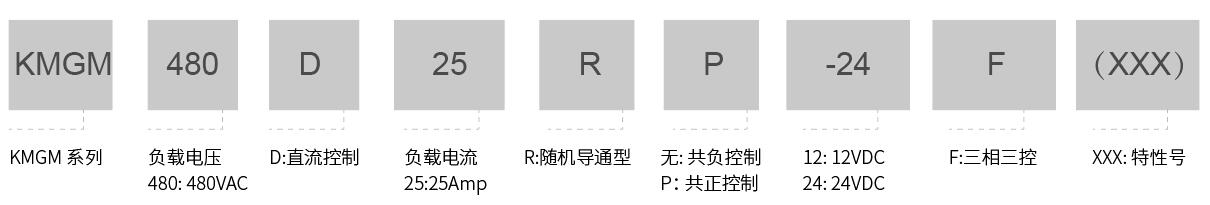

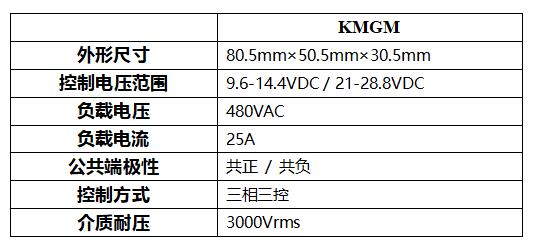

KMGM系列产品输入控制电压为9.6-14.4VDC或21-28.8VAC，输出电流为25A，负载电压480VAC。选型参数如下：
产品亮点
内置 RC 保护电路
内置 MOV 保护电路
高EMC设计
产品内置延时互锁电路
应用领域
三相电机正反转控制，适用于电动执行器控制阀门的关闭、开启和调节。
KMGM通过控制电动执行器电机的正转、反转、刹车等实现阀门的开启、关闭或调节，是实现阀门远程自动控制集成一体的驱动装置，KMGM的高EMC设计确保电动执行器长期应用的高可靠性。KMGM系列三相电机正反转模块采用了半导体开关，替换接触器控制电动执行器电机，具有体积小、寿命长、高EMC的优点。
应用示例
如图1所示，使用2只接触器，通过控制电路使每只接触器导通时提供给电机不同的相序，实现三相电机的正转和反转功能。如图2所示，电机正反转模块同样是通过内部的控制电路，通过半导体开关的导通和关断实现电机的正转和反转功能，两者的连接示意图如下，一般控制回路都设计有互锁功能，避免正转和反转回路同时导通出现短路烧毁。

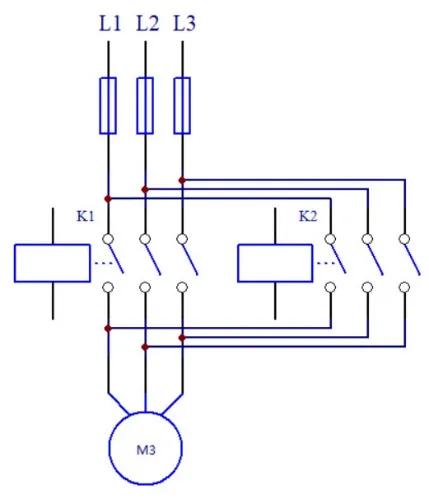

图1 接触器控制电机回路

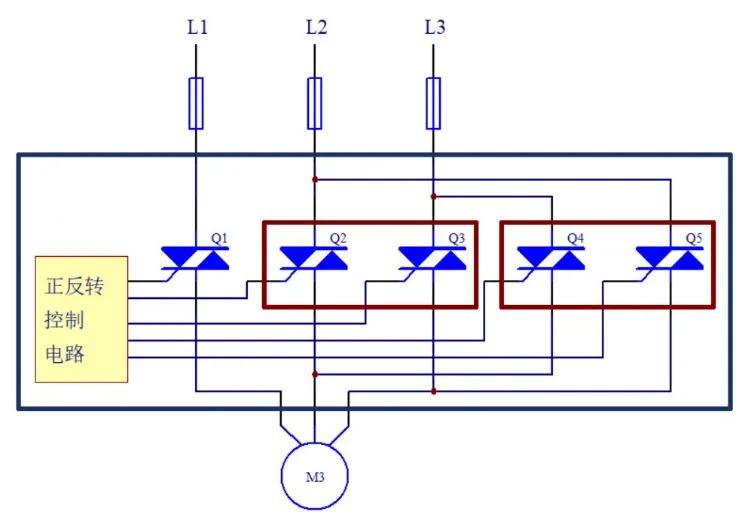

图2 正反转模块控制电机回路
库顿电子推出的小体积正反转模块KMGM系列，有效降低了成本，提升了可靠性，在小功率执行器领域替换接触器创造了条件。
